machine de forage de noyaux de lingots monocristallins

02-11-2025

、

AX-3080 Extracteur de tigeDonnées techniques

INFORMATIONS TECHNIQUES DE

MACHINE À BASE DE NOYAUX AX-3080

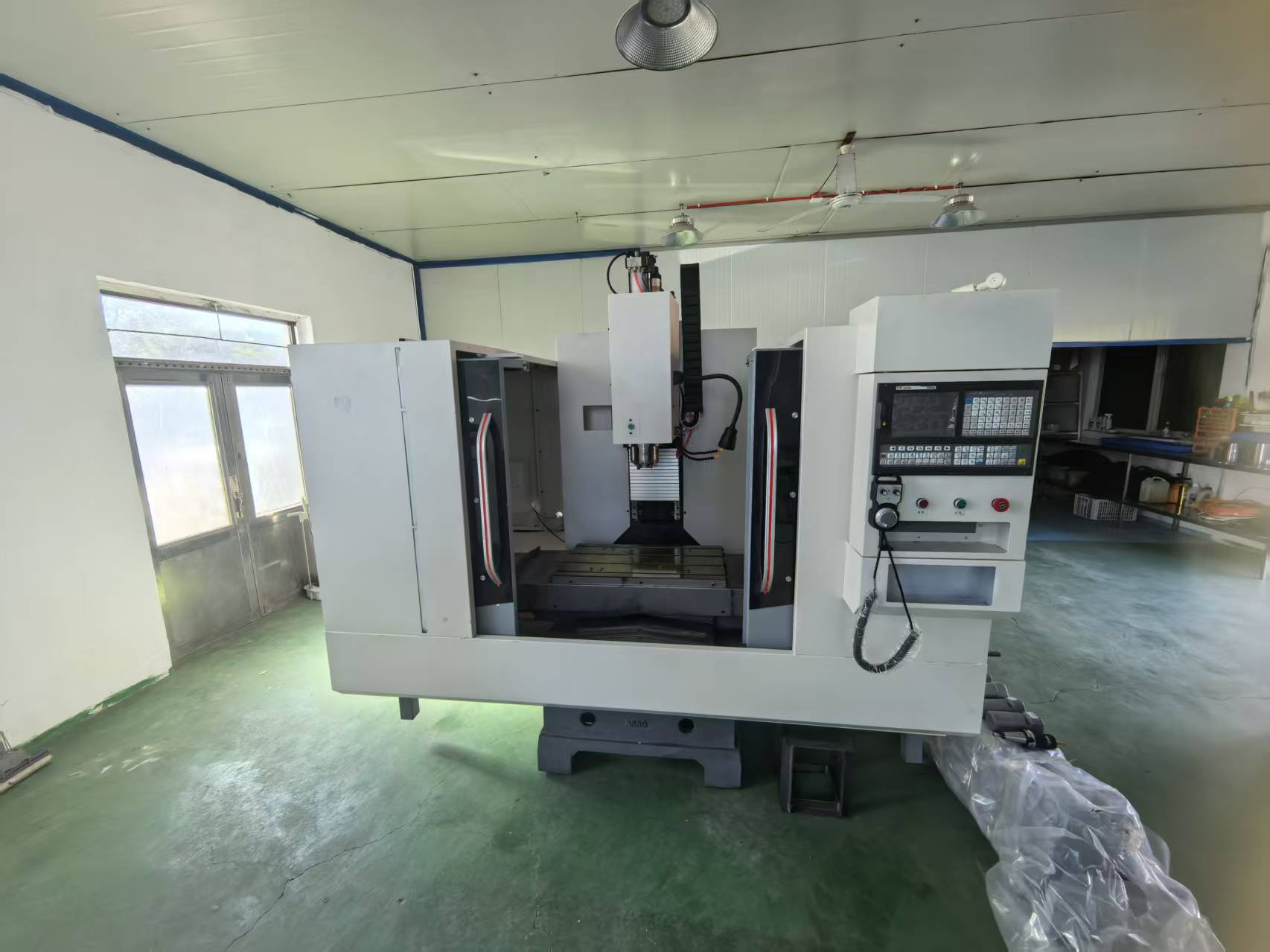

core machine

un,introduire:(Introduction)

Cette machine-outil est adaptée au traitement par lots de germes monocristallins de silicium, de saphir et de germanium.

Cette machine est utilisée pour la production par lots de silicium monocristallin, de germanium et de saphir.

1.1Produits concernés :

rond/Le diamètre des ébauches pouvant être usinées à partir de barres carrées est :≤400 mm;

maximumLongueur du cristal usinable :10～300 mm;

Produit concerné :

diamètre du matériau brut de la barre ronde/carrée≤400 mm;

Longueur maximale du cristal usiné : 10-300 mm

1.2Spécifications du produit fini :

long10～240 mm/diamètre10～50 mm

Caractéristiques des bâtonnets de laine :f400*H240

Spécifications des produits finis :

Longueur : 10-240 mm / Diamètre : 10-50 mm

Spécifications de la barre brute : φ400*H240

1.3、Efficacité de coupe :16Le traitement d'un germe cristallin peut être effectué en quelques minutes.170 mmLa longueur du germe cristallin se calcule entre le début du précédent et le début du suivant (elle dépend de la qualité de l'outil de coupe et du diamètre de la barre produite). Vous pourrez l'ajuster vous-même une fois que vous aurez pris le coup de main.

Efficacité de découpe : Un cristal peut être usiné en 16 minutes (longueur 170 mm).

(L'efficacité est liée à la qualité de la fraise et au diamètre de la barre.)

Il peut être ajusté après une utilisation régulière.

deux, Principaux paramètres techniques :

article œil	À l'intérieur Permettre	Articles	un Peu	参 nombre
D'ACCORD Processus	Déplacement à gauche et à droite (X)	Plage de gauche et de droite (X)	mm	800
	Avant et après le voyage (ET)	Plage de réglage avant et arrière (Y))	mm	450
	Déplacement en montée et en descente (AVEC)	Plage de réglage en hauteur (Z)	mm	500
	De la face d'extrémité de la tête de broche à la surface de la table de travail	De la face avant de la broche à la table de travail	mm	70—500
établi	longue surface de travail	Longueur de la table de travail	mm	1000
	Largeur de l'établi	Largeur de la table de travail	mm	400
	capacité de charge de l'établi	Poids supporté par la table de travail	kg	500
hôte axe	conique	conique		BT40
hôte axe	Distance entre l'axe et la surface du rail de guidage	La distance entre l'axe et la surface du rail de guidage	mm	600
Raffiné degré	Vitesse de broche	Vitesse de rotation de la broche	tr/min	80000
	Puissance nominale	Puissance nominale	Kw	5,5/7,5
	Précision du positionnement	Précision du positionnement	mm	±0,01mm
	Répétabilité	Précision de positionnement répétée	mm	±0,01/300 mm
Moteur axial	Puissance nominale	Puissance nominale	Kw	XYZ:2.3
Moteur axial	Couple nominal	Raed torque	Nm	N.m10/10/10
Paramètres généraux	exigences en matière de source de gaz	air	kg	4-6/
	poids de la machine-outil	Poids de la machine	kg	4500
	Dimensions extérieures	Dimension du contour	mm	220018002300
	Besoins en énergie	électricité	KVA	380V3Mutuellement15 kVA
	Consommation d'eau	Consommation d'eau	L/min	<20
	Consommation de gaz	Consommation de gaz	m³/h	0,3~0,4
